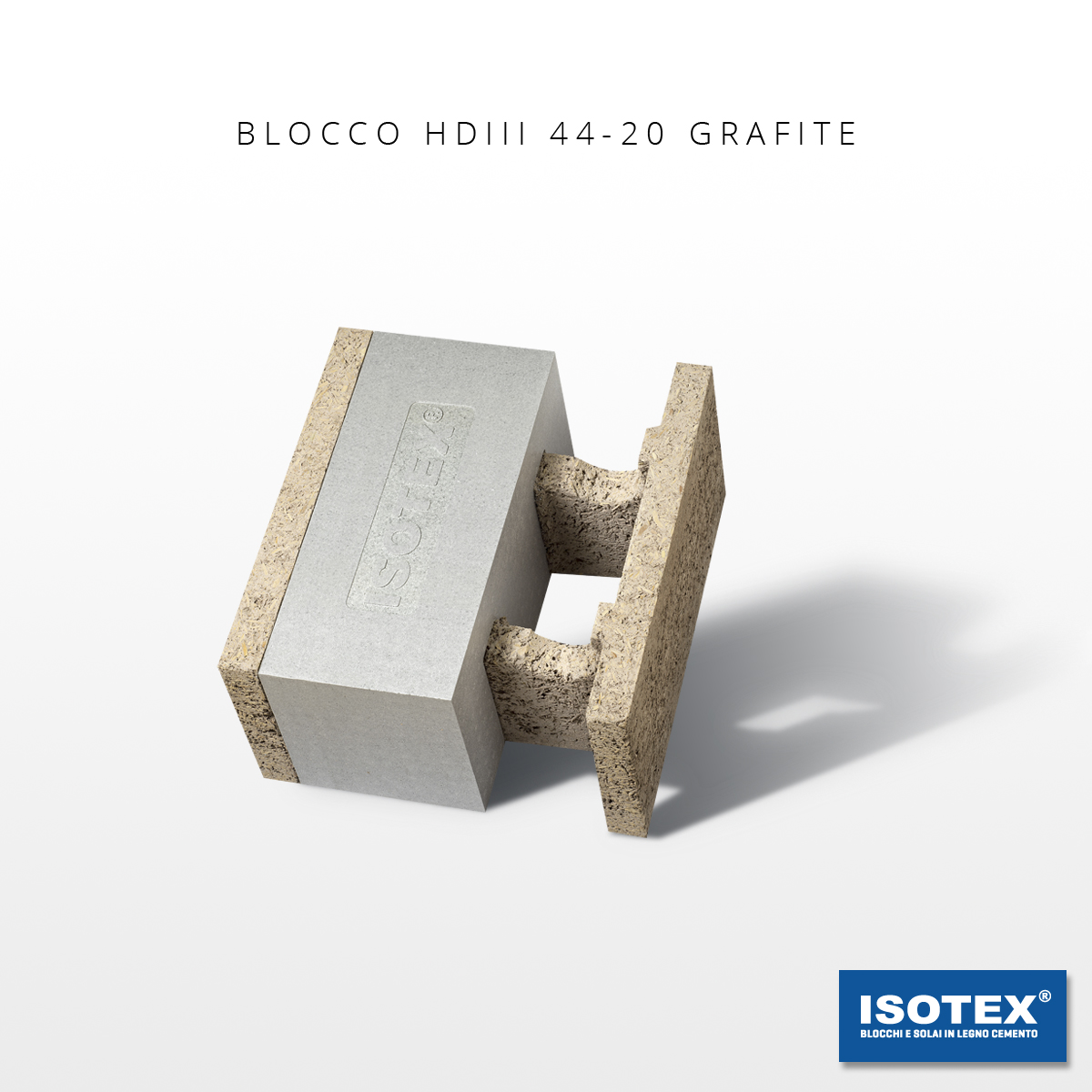

Blocco Isotex HDIII 4420 con grafite BASF

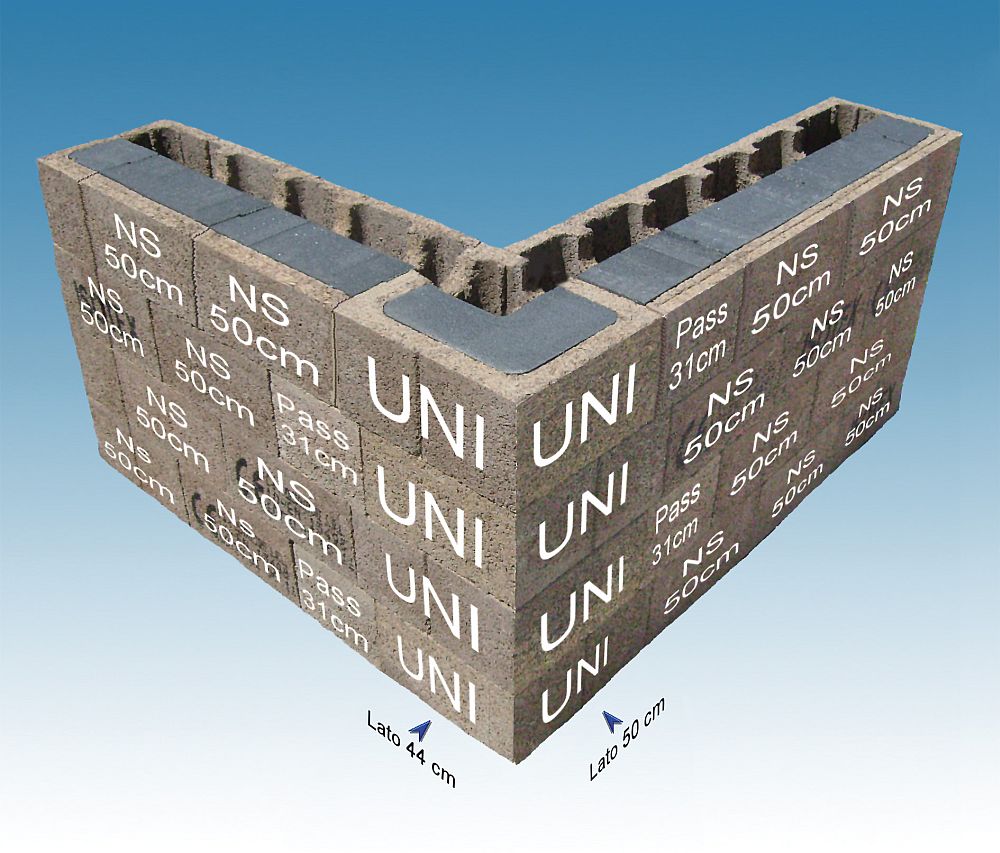

Il nuovo Blocco ISOTEX in legno cemento 44/20 con grafite BASF, presenta uno spessore inserto di isolante che passa di 20 cm, mantenendo lo spessore del getto di calcestruzzo di 15 cm, dato richiesto dalle norme tecniche vigenti stabilite dal Decreto Ministeriale 14/01/2008. Con il blocco cassero in legno-cemento di spessore 44 cm, inserto isolante continuo in polistirene con grafite BASF spessore 20 cm, si realizzano pareti portanti esterne. I blocchi, sono posati a secco senza malta. Ad ogni metro e mezzo (6 corsi di blocchi) vengono inserite armature verticali e orizzontali e vengono riempiti in calcestruzzo. Con una sola operazione di posa, semplice e veloce, si ottiene una parete portante altamente antisismica, con eccellenti prestazioni di isolamento termico ed acustico, notevole inerzia termica, ottima traspirabilità e resistenza al fuoco REI 120 (grazie alla mineralizzazione del legno). Il cemento-legno mineralizzato, è un prodotto naturale, certificato e conforme per la bioedilizia, ottenuto dal legno di abete vergine riciclato con processo produttivo a ridotte emissioni in atmosfera. Per maggiori informazioni consultate il nostro sito: www.blocchiisotex.com o contattateci allo 0522/9632 o all ‘indirizzo e-mail info@blocchiisotex.it DATI TECNICI

HD III blocchi con isolante La prima cifra è lo spessore del blocco, la seconda quella dell ‘isolante.	HDIII 44/20 con grafite
Portata ammissibile indicativa (t/m) R ‘cK ≥ 30 N/mm2 interp. H = 3,00 m	35
Trasmittanza termica U della parete intonacata comprensiva di liminari W/m2 K di parete. Metodo tridimensionale*	0,15
Trasmittanza termica U della parete intonacata comprensiva di liminari W/m2 K di parete. Metodo bidimensionale**	0,12
Trasmittanza termica periodica YIE [W/m2K]	0,0057
Isolamento acustico ** (dB) (R ‘W) [D2mntw]	[53****]
Fabbisogno di calcestruzzo l/m2	130
Peso dei blocchi kg/m2	95
Peso della parete riempita in CLS non intonacata kg/m2	407
Spessore calcestruzzo (cm)	15
Spessore parete blocco (cm)	4,5
Resistenza al fuoco Classe REI	120
Spessore polistirolo, grafite, sughero (cm)	20

* Il calcolo della trasmittanza termica è stato eseguito secondo i criteri della norma UNI 10355 e della norma UNI EN ISO 6946, utilizzando un programma di calcolo tridimensionale ad elementi finiti validato secondo la EN 10211/1 e in base ai dati di conduttività termica ottenuti da prove sperimentali (vedi sito web). ** Calcolo indicativo in bidimensionale secondo norme UNI-TS 13788, UNI 10355 e UNI 10351. *** Nota: I certificati di prova possono essere richiesti ad Isotex o consultati sul sito Web. Trattasi di prove in opera i cui dati sono stati elaborati in base alle indicazioni fornite nelle nuove norme tecniche attualmente in vigore (norme serie UNI EN ISO 140 e norme serie UNI EN ISO 717). **** Prove effettuate in laboratorio con le norme UNI EN ISO 140-3:2006 ed UNI EN ISO 717-1:2007. I BLOCCHI CASSERO ISOTEX OTTEMPERANO A QUANTO PREVISTO NELLE LINEE GUIDA APPROVATE DAL CONSIGLIO SUPERIORE LLPP (LUGLIO 2011).
