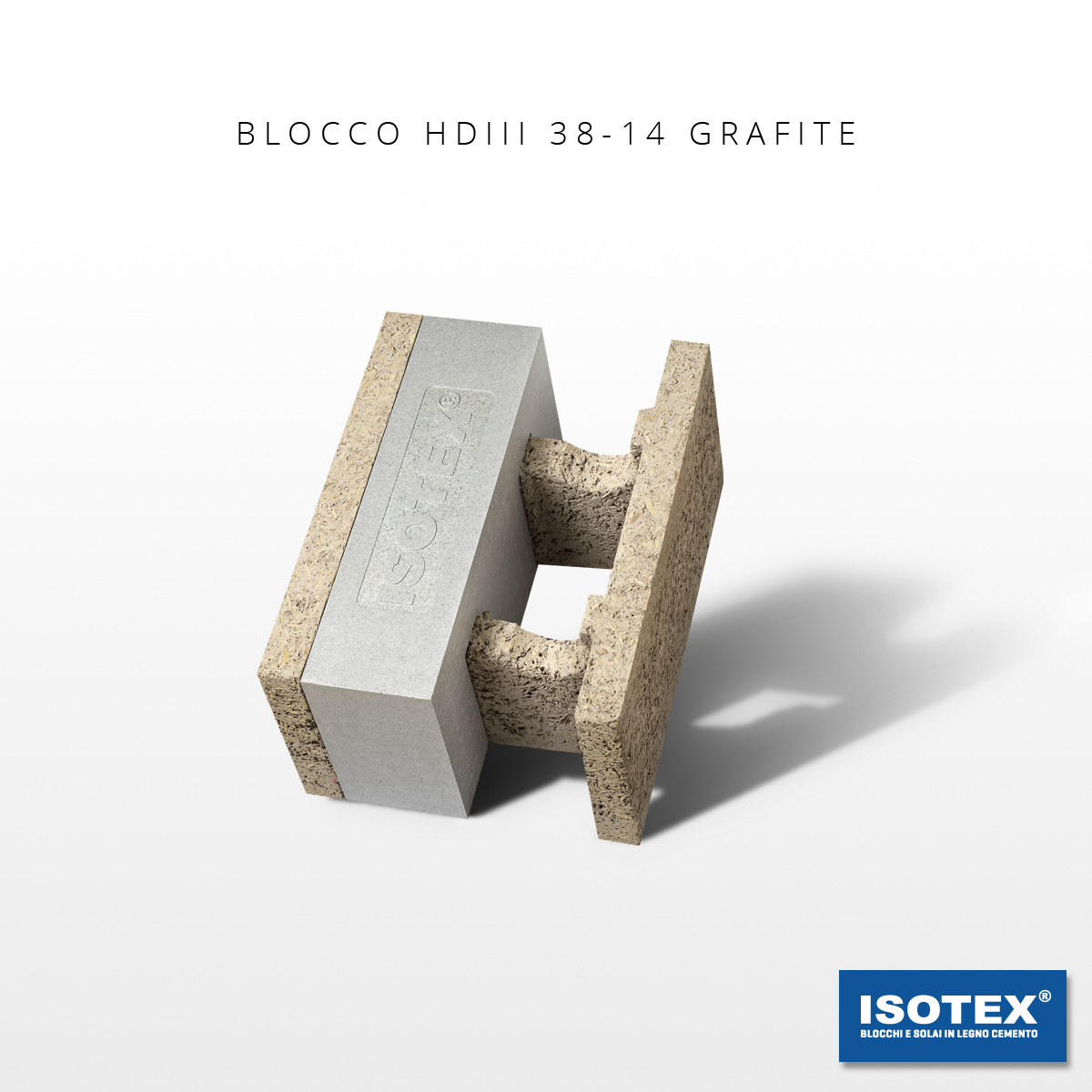

Blocco Isotex HDIII 3814 con grafite

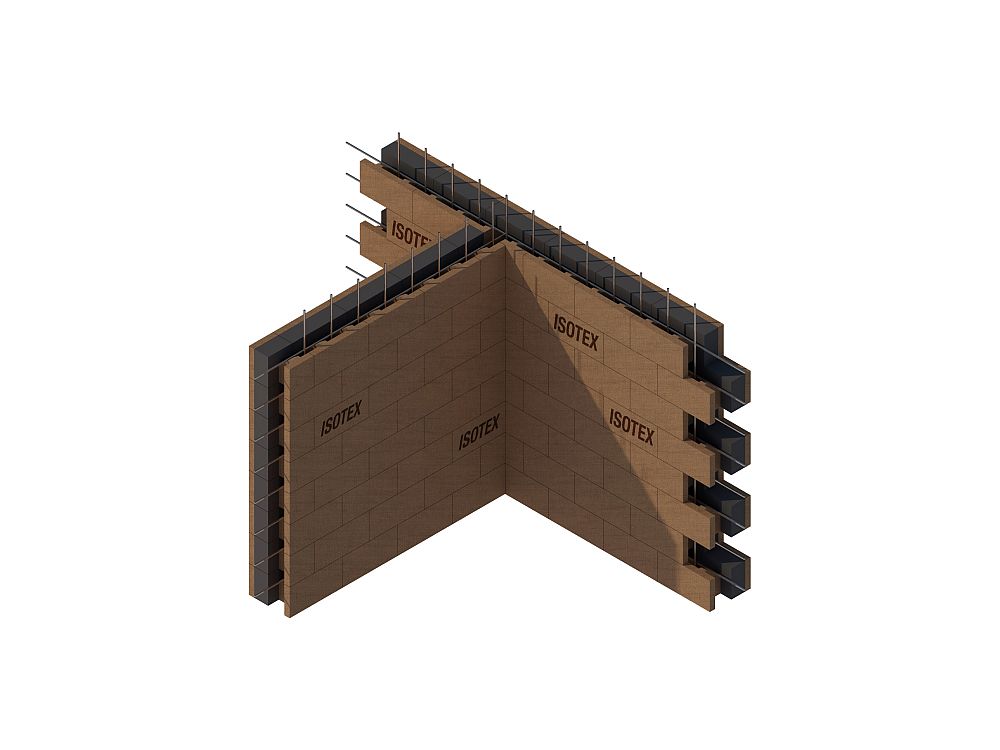

Con il blocco cassero in legno-cemento di spessore 38 cm, inserto isolante continuo in polistirene con grafite spessore 14 cm, si realizzano pareti portanti esterne. I blocchi, sono posati a secco senza malta. Ad ogni metro e mezzo (6 corsi di blocchi) vengono inserite armature verticali e orizzontali e vengono riempiti in calcestruzzo. Con una sola operazione di posa, semplice e veloce, si ottiene una parete portante altamente antisismica, con eccellenti prestazioni di isolamento termico ed acustico, notevole inerzia termica, ottima traspirabilità e resistenza al fuoco REI 120 (grazie alla mineralizzazione del legno). Il cemento-legno mineralizzato, è un prodotto naturale, certificato e conforme per la bioedilizia, ottenuto dal legno di abete vergine riciclato con processo produttivo a ridotte emissioni in atmosfera. Per maggiori informazioni consultate il nostro sito: www.blocchiisotex.com o contattateci allo 0522/9632 o all ‘indirizzo e-mail info@blocchiisotex.it DATI TECNICI

HD III blocchi con isolante La prima cifra è lo spessore del blocco, la seconda quella dell ‘isolante.	HDIII 38/14 con grafite
Portata ammissibile indicativa (t/m) R ‘cK ≥ 30 N/mm2 interp. H = 3,00 m	35
Trasmittanza termica U della parete intonacata comprensiva di liminari W/m2 K di parete. Metodo tridimensionale*	0,21
Trasmittanza termica U della parete intonacata comprensiva di liminari W/m2 K di parete. Metodo bidimensionale**	0,18
Trasmittanza termica periodica YIE [W/m2K]	0,0082
Isolamento acustico ** (dB) (R ‘W) [D2mntw]	[54****]
Fabbisogno di calcestruzzo l/m2	130
Peso dei blocchi kg/m2	88
Peso della parete riempita in CLS non intonacata kg/m2	400
Spessore calcestruzzo (cm)	15
Spessore parete blocco (cm)	4,5
Resistenza al fuoco Classe REI	120
Spessore polistirolo, grafite, sughero (cm)	14

* Il calcolo della trasmittanza termica è stato eseguito secondo i criteri della norma UNI 10355 e della norma UNI EN ISO 6946, utilizzando un programma di calcolo tridimensionale ad elementi finiti validato secondo la EN 10211/1 e in base ai dati di conduttività termica ottenuti da prove sperimentali (vedi sito web). ** Calcolo indicativo in bidimensionale secondo norme UNI-TS 13788, UNI 10355 e UNI 10351. *** Nota: I certificati di prova possono essere richiesti ad Isotex o consultati sul sito Web. Trattasi di prove in opera i cui dati sono stati elaborati in base alle indicazioni fornite nelle nuove norme tecniche attualmente in vigore (norme serie UNI EN ISO 140 e norme serie UNI EN ISO 717). **** Prove effettuate in laboratorio con le norme UNI EN ISO 140-3:2006 ed UNI EN ISO 717-1:2007. I BLOCCHI CASSERO ISOTEX OTTEMPERANO A QUANTO PREVISTO NELLE LINEE GUIDA APPROVATE DAL CONSIGLIO SUPERIORE LLPP (LUGLIO 2011).

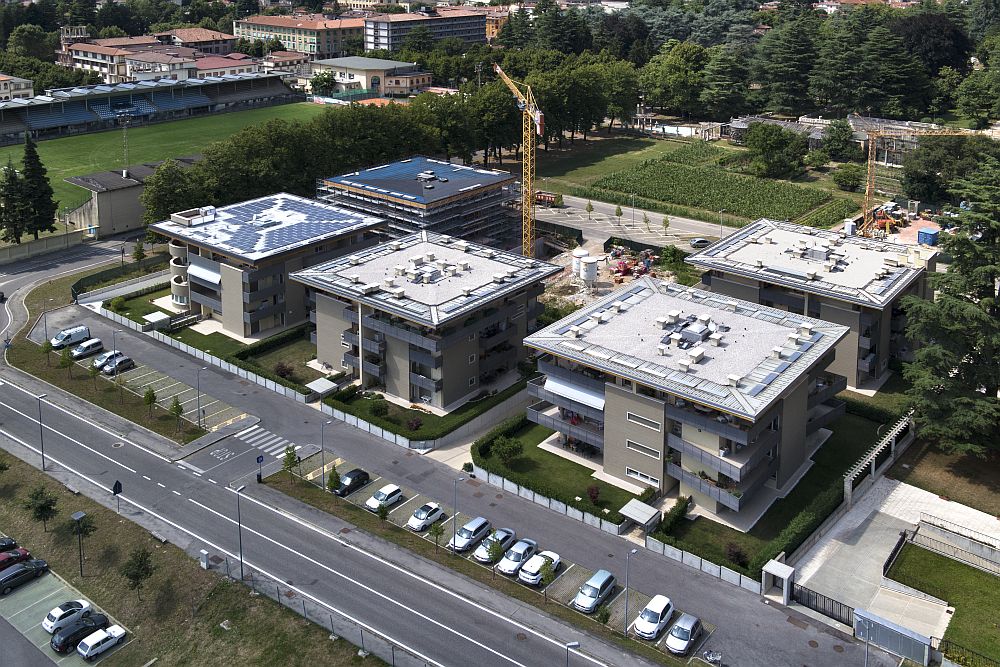

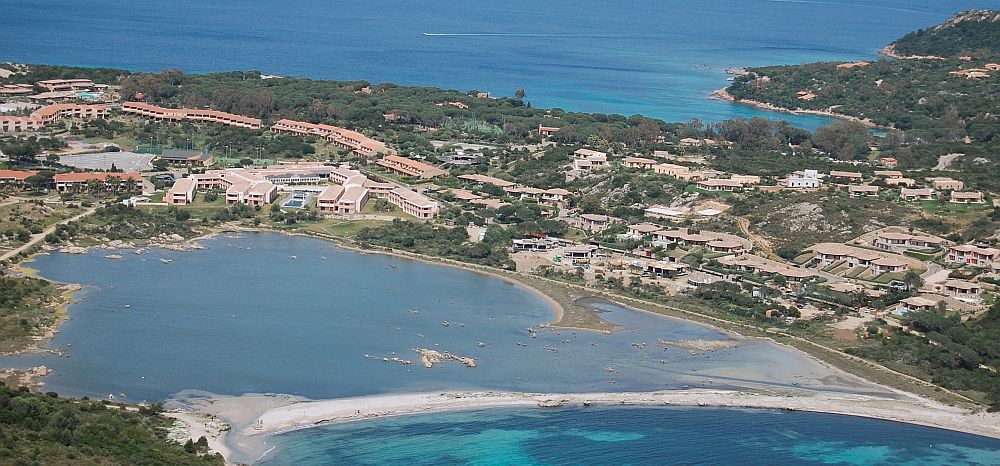

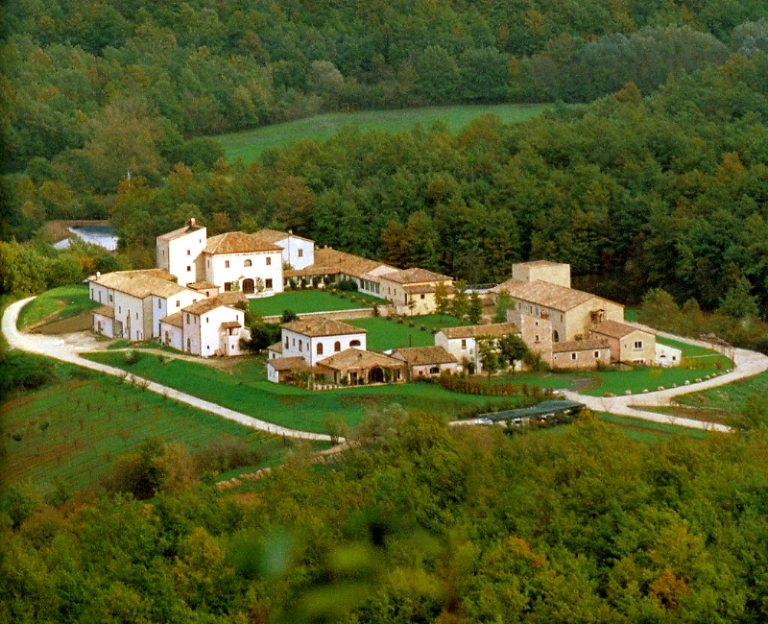

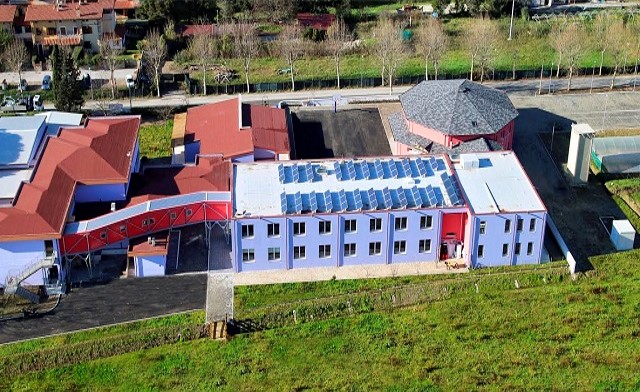

Photogallery
