PAC 3D
Condividi

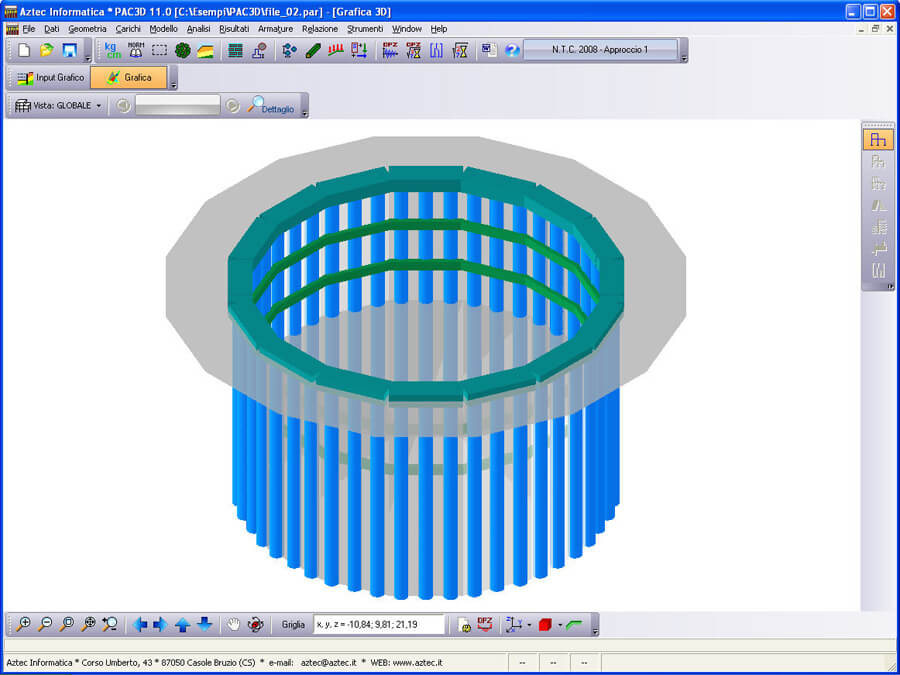

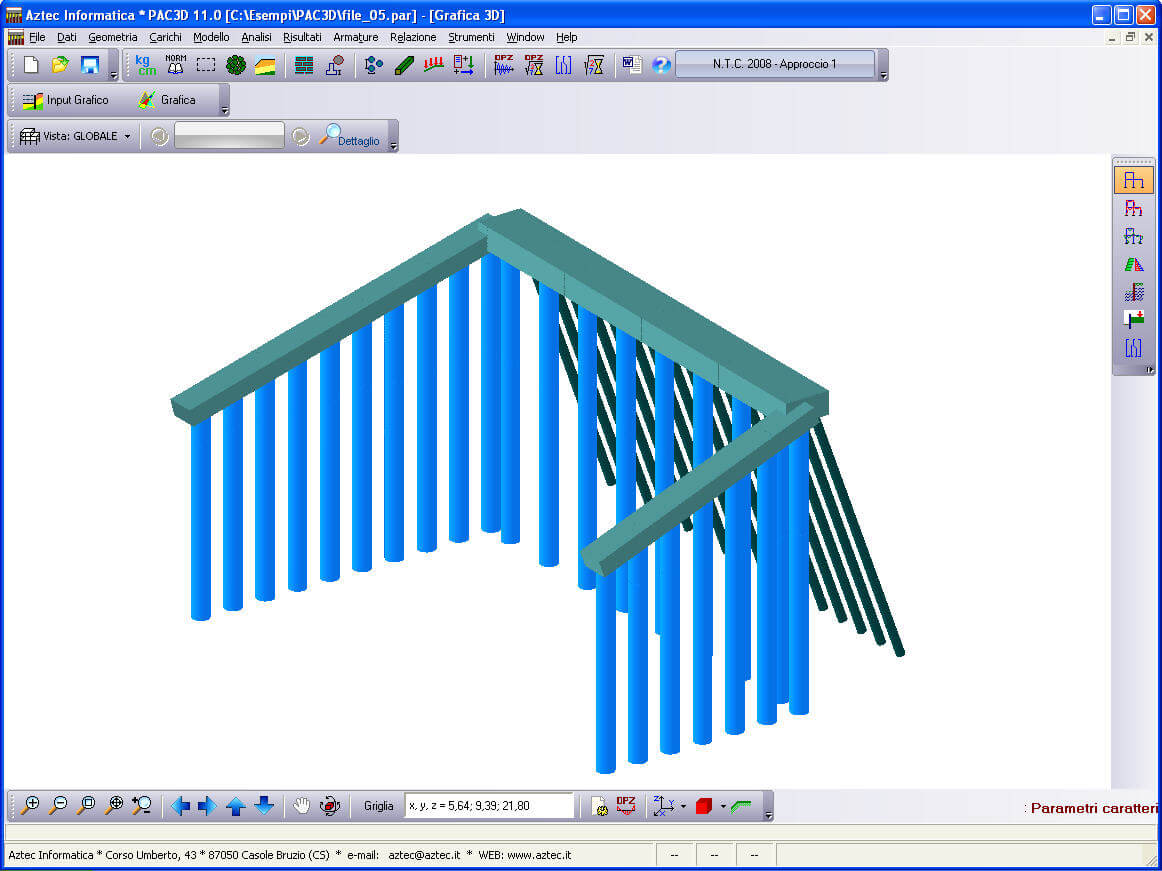

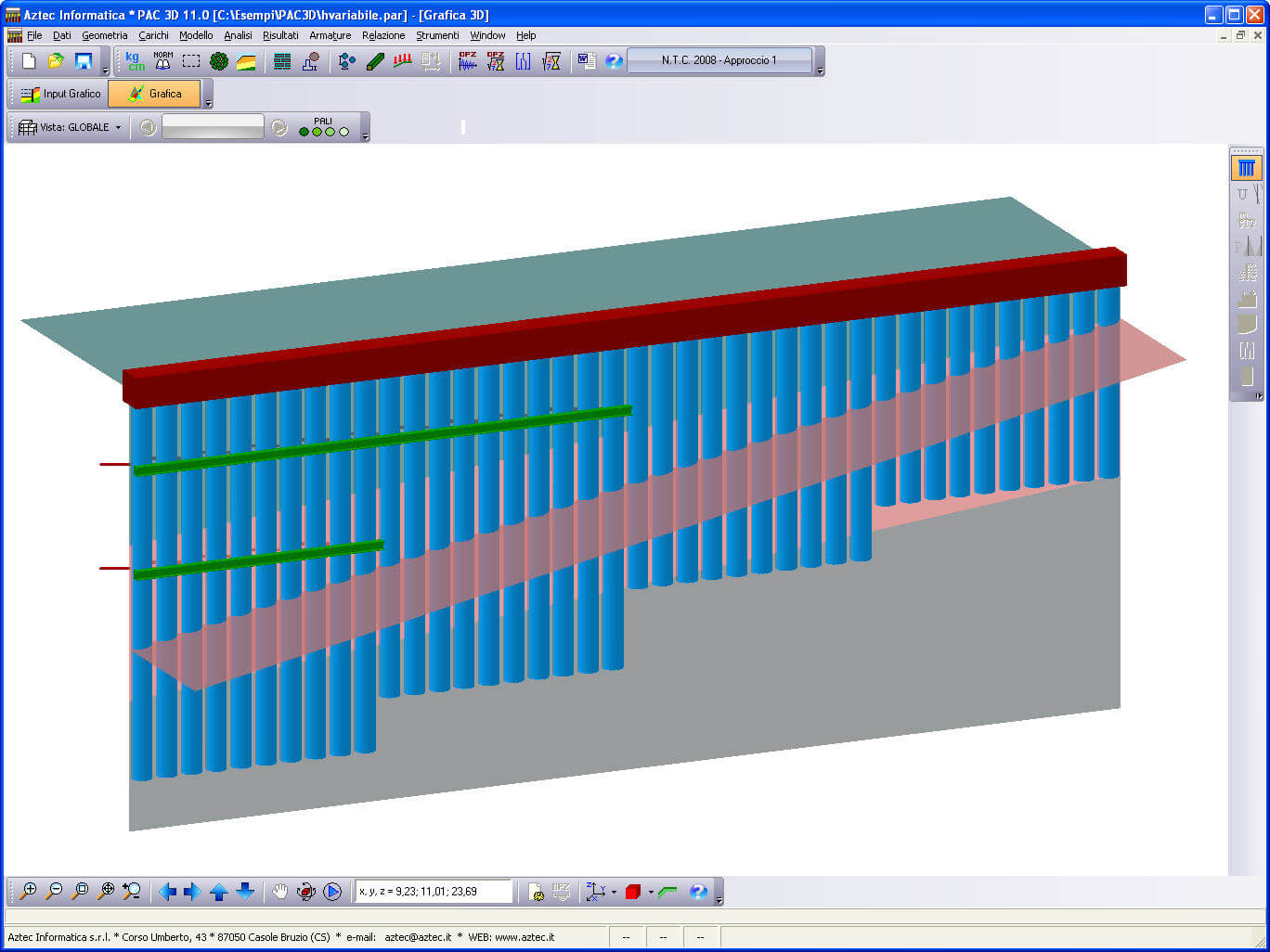

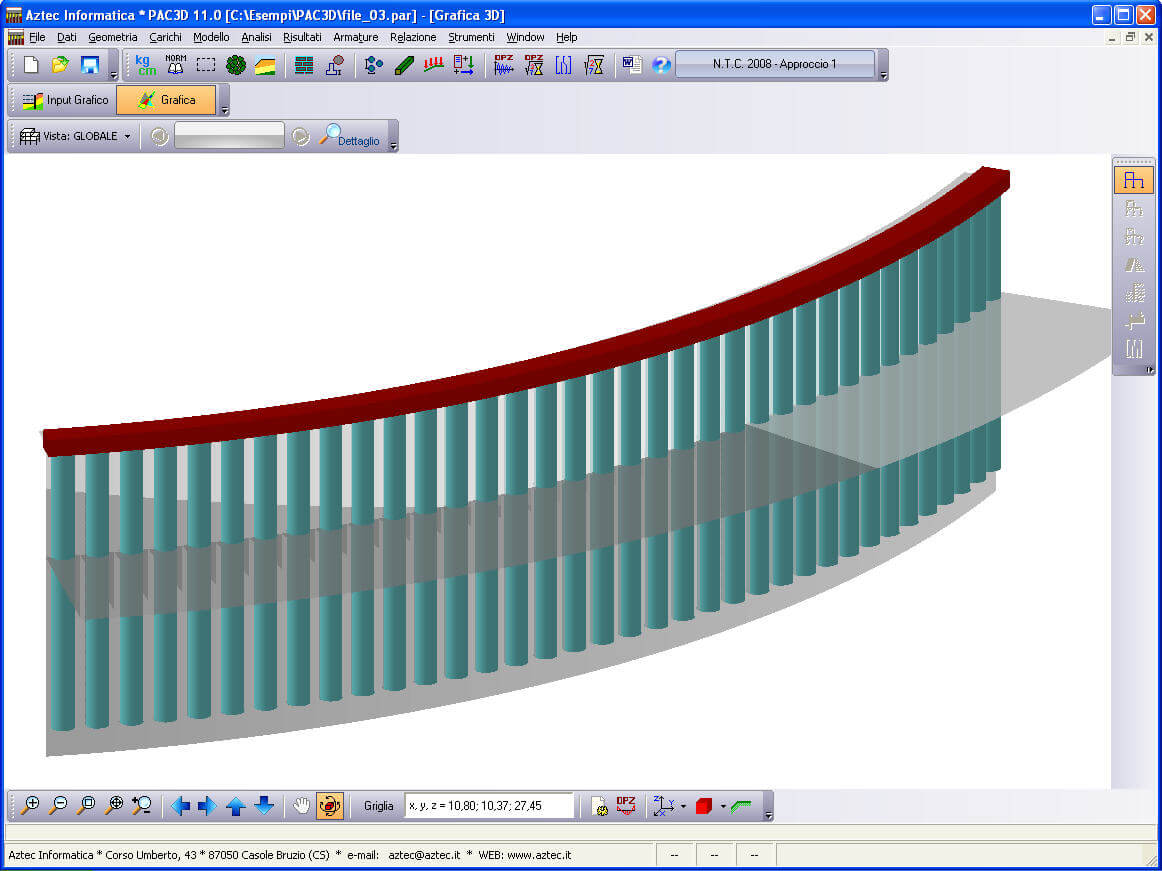

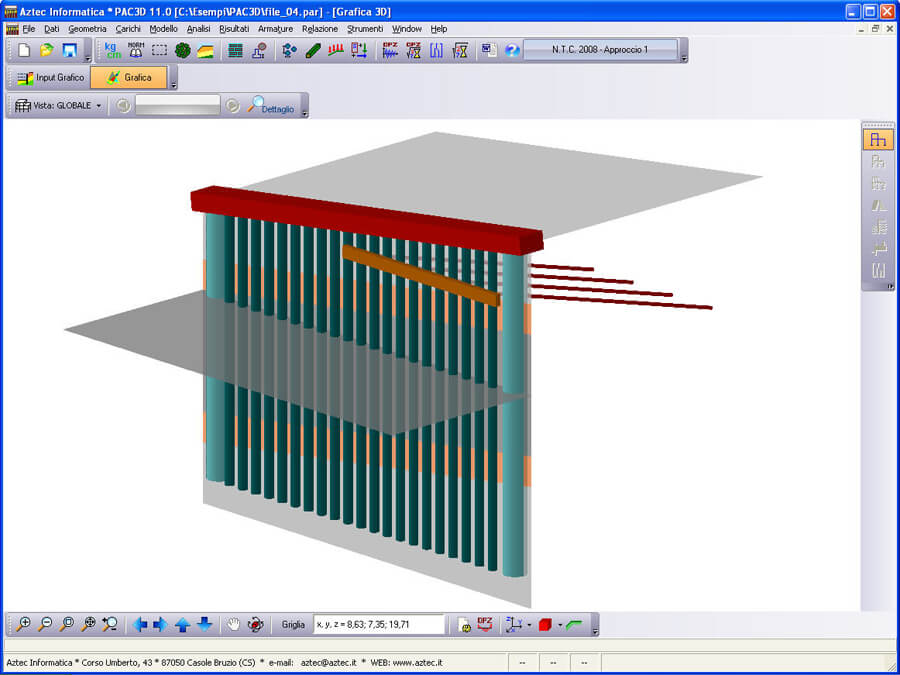

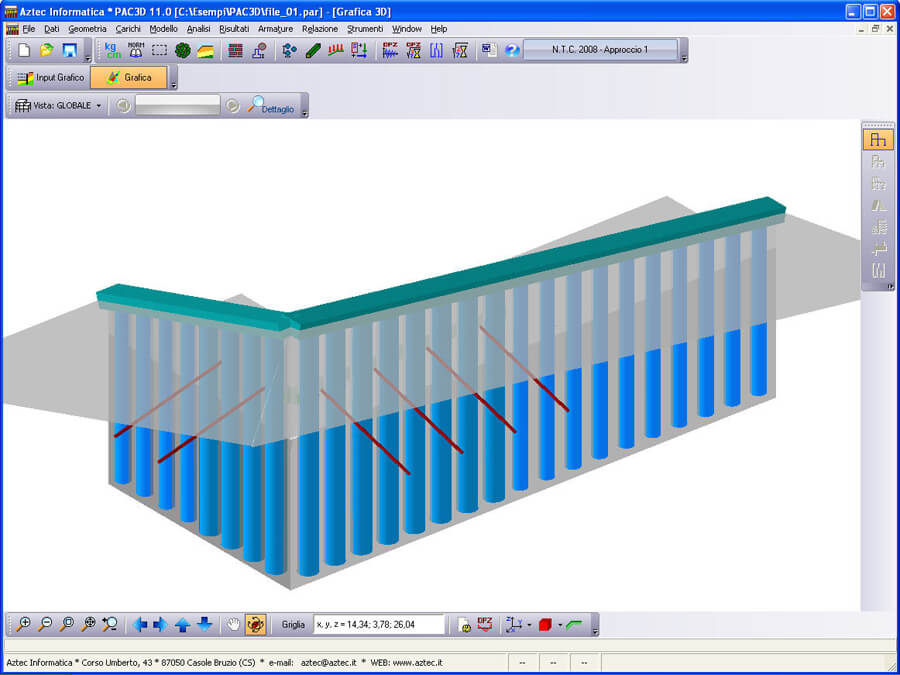

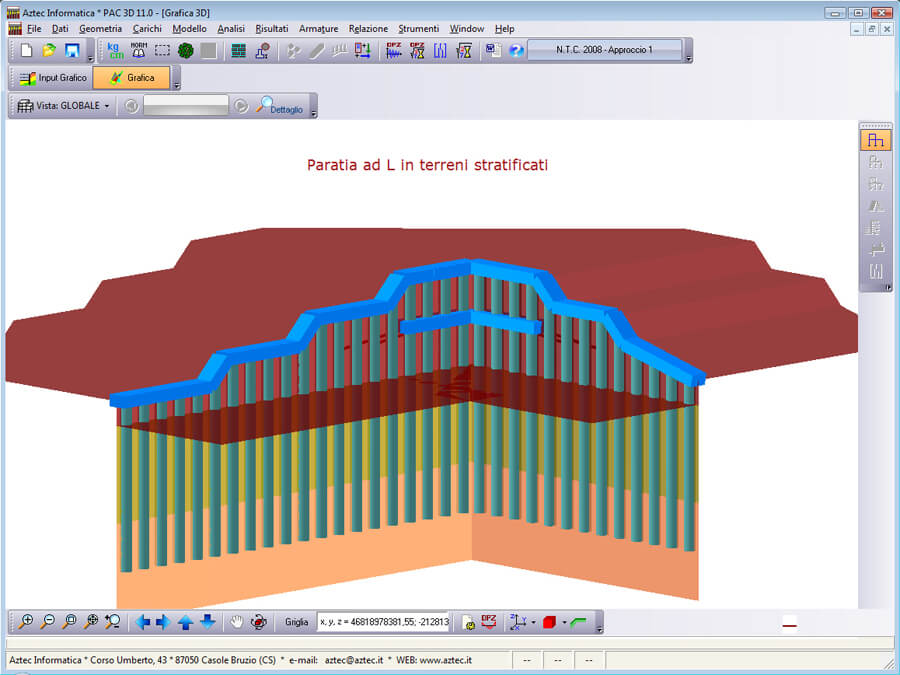

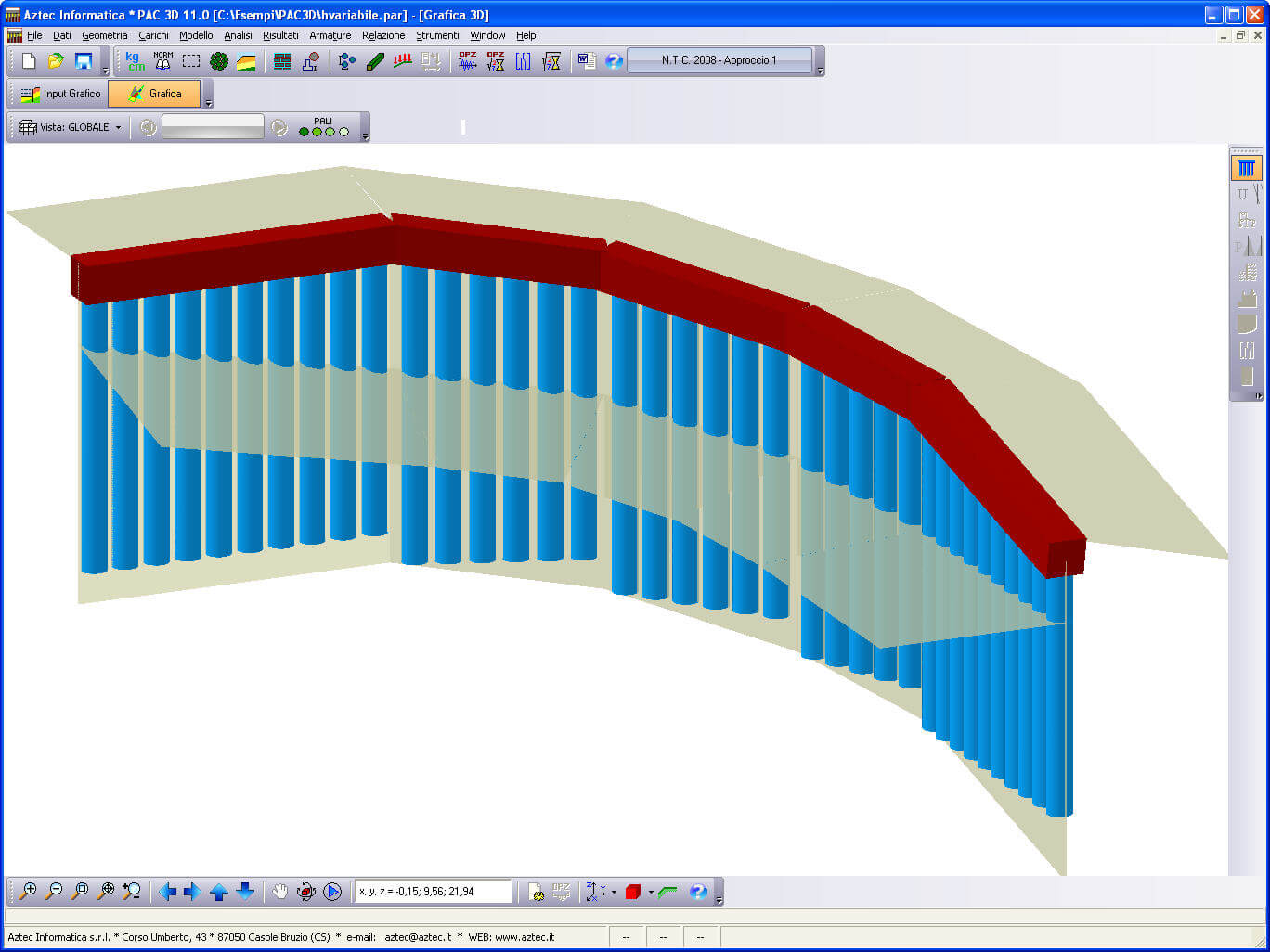

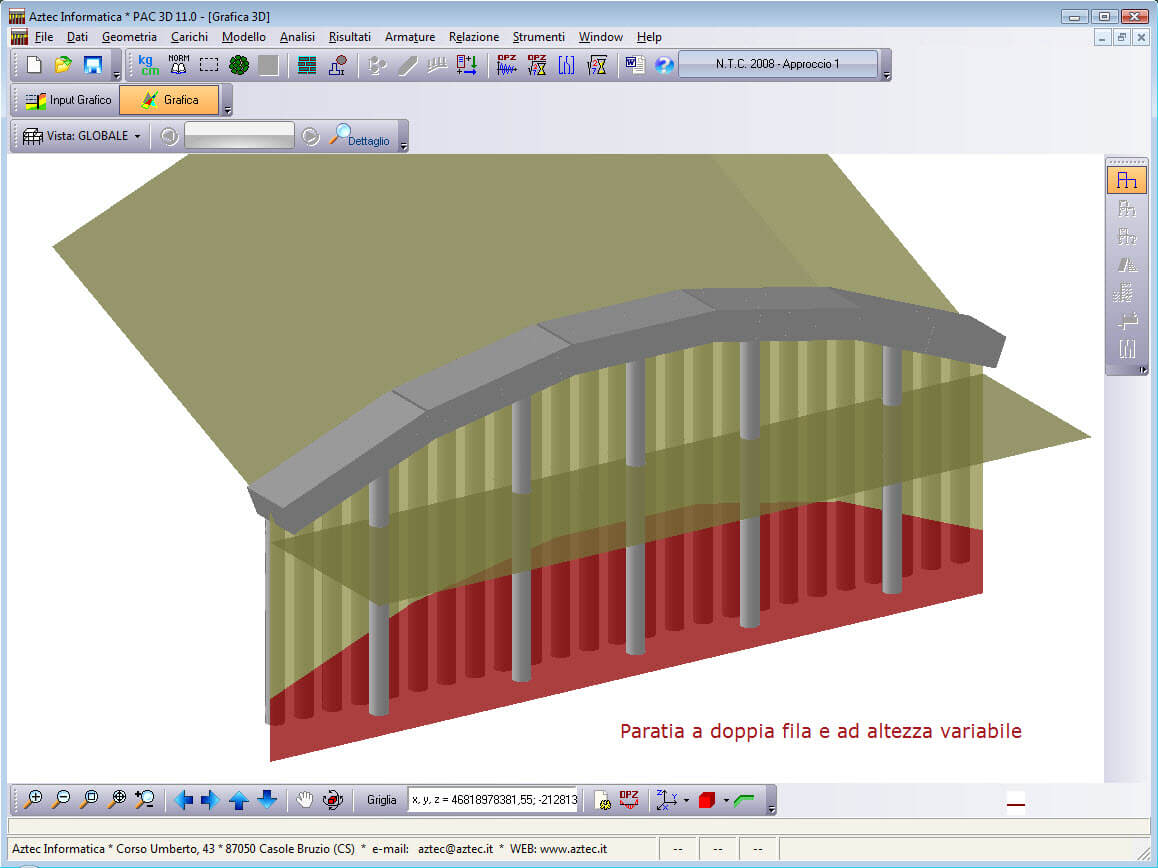

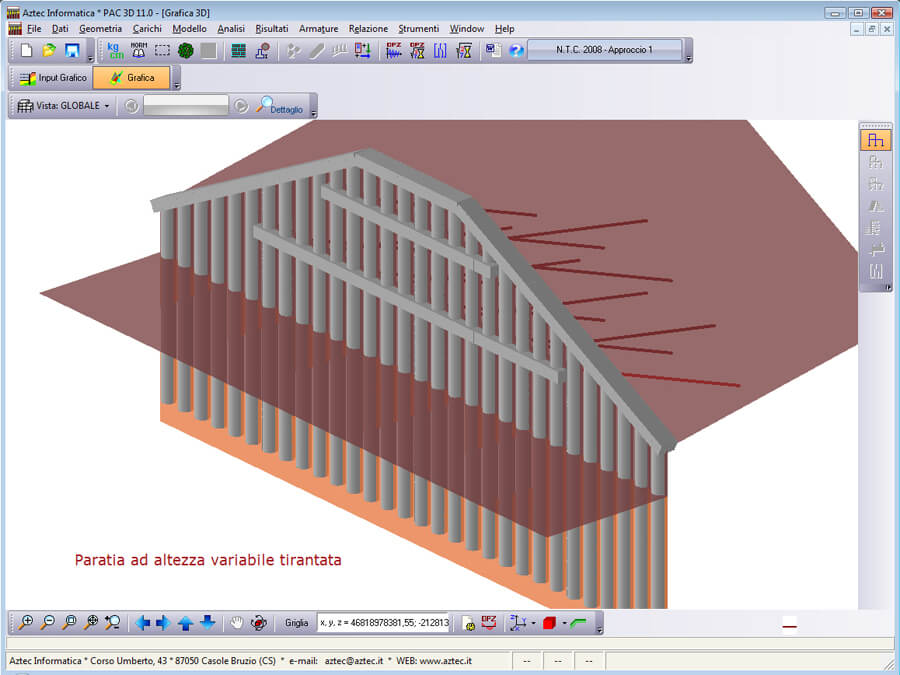

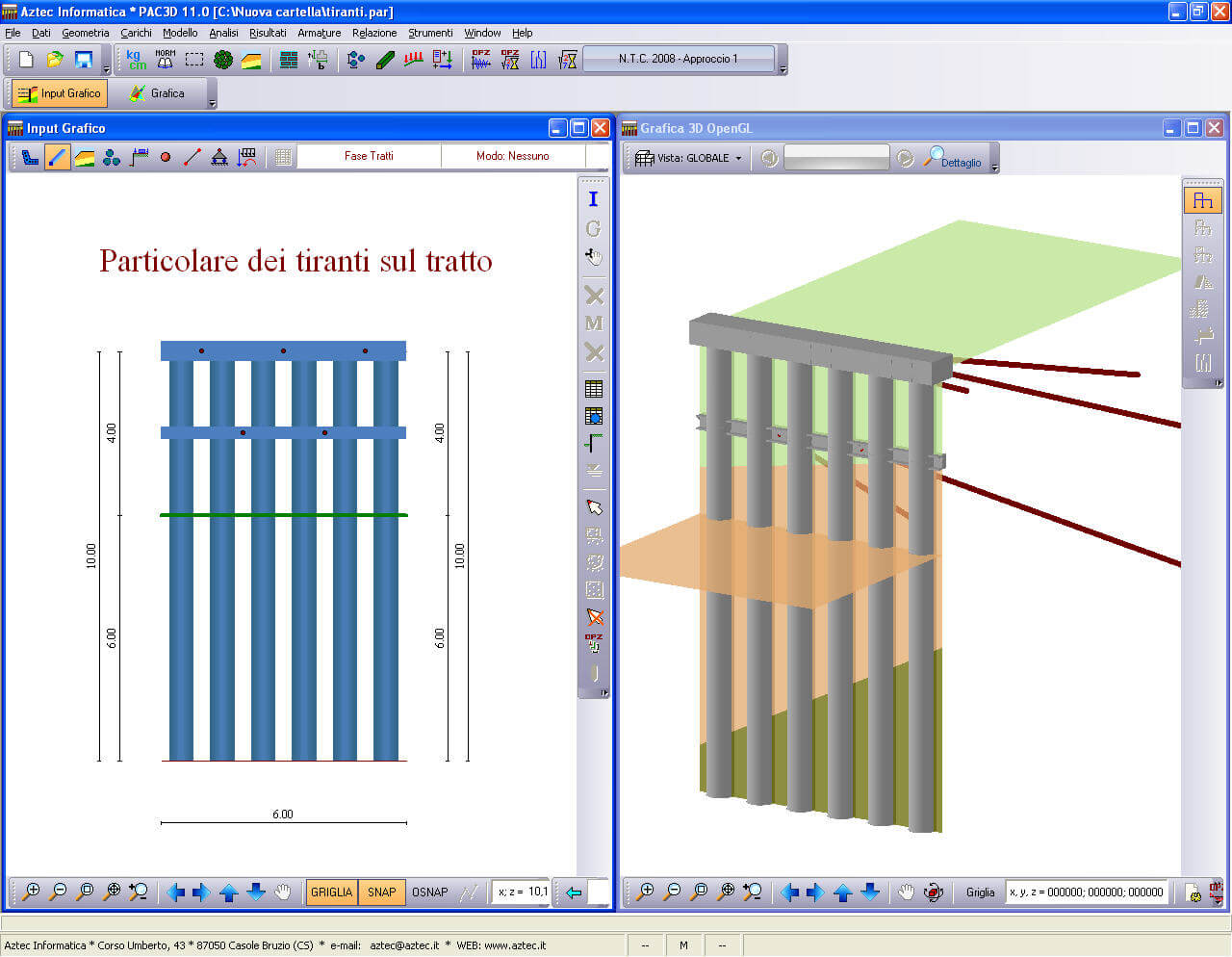

Con PAC 3D è possibile progettare paratie di forma generica, con geometria in pianta a C, ad L o con andamento curvilineo. Possono essere modellate sia paratie aperte che paratie chiuse in pianta. In PAC 3D può essere modellato il cordolo nel modo più generico, variandone la quota o la sezione. Possono essere modellate paratie di pali o paratie di micropali, con pali verticali e pali inclinati a cavalletto, con tiranti e puntoni. Sulla stessa opera è possibile far lavorare sia tiranti attivi che tiranti passivi.
Il modello
Nel modello implementato in PAC 3D il terreno viene modellato “alla Winkler” come una serie di molle non lineari di caratteristiche note, mentre l’opera di sostegno è costituita da elementi trave. La paratia viene vista come un telaio tridimensionale, parzialmente immerso nel terreno. Eventuali tiranti e puntoni possono avere inclinazione qualsiasi nello spazio e sono modellati mediante elementi aste. Anche per la paratia è possibile adottare un modello non lineare prevedendo quindi la formazione di cerniere plastiche sui pali e sui cordoli.Normative
D.M. 88 + D.M. 96 NTC 2008 (Norme Tecniche per le Costruzioni) e sue integrazioni NTC2018 Circolare 21 Gennaio 2019 n.7 C.S.LL.PP.Photogallery
